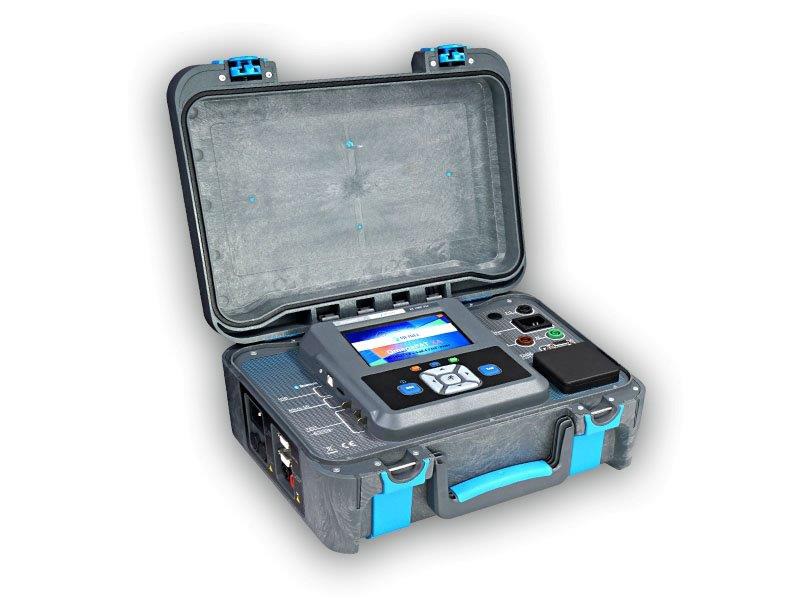

德国美翠METREL公司MI3360系列多功能安规综合测试仪
- 产品型号 MI3360
- 产品描述 MI3360系列多功能安规测试仪包含四种版本，可满足不同测试需求。可用于测量电气设备、焊接设备、医疗设备以及带有漏电保护装置的各种电气设备。MI3360M可根据IEC/EN62353测量医疗设备，MI3360F具有1500V、3000V交流耐压测试功能。内置先进的人机接口保证执行自定义和顺序测试功能。内存（8G SD卡）卡可保证记录测量数据。支持打印机、条码扫描、读取RFID，支持METREL ES管理软件软件。
MI3360系列多功能安规测试仪包含四种版本，可满足不同测试需求。可用于测量电气设备、焊接设备、医疗设备以及带有漏电保护装置的各种电气设备。MI3360M可根据IEC/EN62353测量医疗设备，MI3360F具有1500V、3000V交流耐压测试功能。内置先进的人机接口保证执行自定义和顺序测试功能。内存（8G SD卡）卡可保证记录测量数据。支持打印机、条码扫描、读取RFID，支持METREL ES管理软件软件。
测试功能：
可视检查
保险丝测试
连续性 //保护接地电阻测试(200mA)
连续性 //保护接地电阻测试(10A,25A)(仅3360 25A、3360M、3360F有25A)
绝缘电阻测试（Riso,Riso-S）
替代泄露电流测试, 替代泄露电流测试-S
差分泄露电流测试
接触泄露电流测试
PE泄露电流测试
功能测试（电源P/S/Q，电压，电流，cos?，ThdU, ThdI,PF）
漏电保护装置测试（2极，3极，K/Di压敏电阻，S三极）
漏电保护装置地线探头测试、开线测试、地线测试
漏电开关测试（A,AC,B,B+,F）
交流耐压测试（1500V,3000V）(仅3360F有)
极性测试
钳型电流测试（选A1283）
主要特征：
显示屏：3.4寸彩色LCD显示屏，触摸屏。
按键和触摸皮双控制方式，用户可根据个人喜好操控仪器。
预定义自动测试顺序，用户可根据测试对象执行测试顺序。
读码测试：读码与自动顺序测试结合可高效测试电气设备。
测试组：仪器可根据不同测试领域简化测试顺序选择。
支持各种形式漏电保护装置测试（2极，3极，K/Di压敏电阻，S三极，带接地端）
支持各种漏电开关测试（A,AC,B,B+,F）
支持各种形式保险丝测试
增加测试端保证硬线测试变简单。
MI3360F具有高压测试功能
MI3360M根据IEC/EN62353测量医疗设备
加上A1422选件可根据IEC/EN60974-4标准测试焊接设备
MicroSD：支持microSD存储卡（仪器提供8 GB），可支持32GB SD卡。
METREL ES 管理软件可自定义测试结构，测试报告生成及数据传输。
aMESM安卓SW用于QR码扫描及预定义测试顺序下载。
应用：
测试各种便携式电气设备
测试各种固定安装的电气设备
测试医疗设备
测试三相电气设备
测试焊接设备
测试带有漏电保护开关的电气设备
测试带有漏电保护开关的延长线
标准:
功能：VDE 0701-702 、IEC/EN60974-4 、IEC/EN62353 、AS/NZS3760实用规程
安全：EN 61010-1; EN 61010-2-030;EN 61010-031; EN 61010-2-032;EN 61557
电磁兼容：EN 61326-1
技术参数：
|
功能 |
测试范围 |
分辨率 |
精度 |
|
连续性、保护接地电阻连续性 200mA (10A,25A仅3360 25A、 3360M、 3360F有) |
|||
|
|
0.00Ω-19.99Ω 20.0Ω-99.9Ω 100Ω-199.9Ω 200Ω-999Ω |
0.01Ω 0.1Ω 0.1Ω 1Ω |
±(读数的2%+2位) ±读数的3% ±读数的5%
|
|
绝缘电阻 Riso Riso-S (250V,500V) |
|||
|
|
0.00 M Ω - 19.99 M Ω 20.0 M Ω - 99.9 M Ω 100.0 M Ω - 199.9 M Ω |
0.01 M Ω 0.1 M Ω 0.1 M Ω |
± (3 % 读数+ 2 位) ± 5 % 读数 ± 10 % 读数 |
|
泄漏电流、差分泄露、PE泄露电流、接触泄露 |
|||
|
电流 |
0.000 mA - 1.999 mA 0.00 mA – 19.99 mA |
1 μA 0.01mA |
± (3 % 读数+ 3 位) ± 5 % 读数 |
|
电能 |
|||
|
P |
0 W - 999 W 1.00 kW - 3.70 kW |
1 W 10 W |
± (5 % 读数+ 5 位) ± 5 % 读数 |
|
S |
0 VA - 999 VA 1.00 kVA - 3.70 kVA |
1 VA 10 VA |
± (5 % 读数+ 5 位) ± 5 % 读数 |
|
Q |
±(0 - 999) VAr ±(1.00 - 3.70) kVAr |
1 VAr 10 VAr |
± (5 % 读数+ 5 位) |
|
PF |
0.00i - 1.00i 0.00c- 1.00c |
0.01 0.01 |
± (5 % 读数+ 5 位) ± (5 % 读数+ 5 位) |
|
THDU |
0.0% - 99.9% |
0.1% |
± (5 % 读数+ 5 位) |
|
THDI |
0.0% - 99.9% |
0.1% |
± (5 % 读数+ 5 位) |
|
Cos Phi |
0.00i - 1.00i 0.00c - 1.00c |
0.01 0.01 |
± (5 % 读数+ 5 位) ± (5 % 读数+ 5 位) |
|
电流I |
0.00A-16.00A |
0.01A |
± (3 % 读数+5 位) |
|
电压U |
0.00V-199.9V |
0.1V |
± (3 % 读数+10 位) |
|
200V-264V |
1V |
±(3 % 读数 |
|
|
漏电保护装置、漏电开关测试AC、A、B、B+、F 测试电流10mA、15mA、30mA 测试电流100mA、300mA需要配置A1322、A1422 |
|||
|
动作时间tΔN |
0-300ms (1/2IΔN) |
1ms |
±3ms |
|
|
0-300ms (1IIΔN) |
1ms |
±3ms |
|
|
0-40ms (5 IΔN) |
1ms |
±3ms |
|
动作电流IΔN |
0.2IΔN-2.2IΔN |
0.05IΔN |
±0.1IΔN |
|
接触电压Uc |
0.0V-19.9V |
0.1V |
-0 %-15%读数+10 位 |
|
|
20.0V-99.9V |
0.1V |
-0 %-15%读数 |
|
漏电保护装置接地体测试 |
|||
|
Riso Riso-S |
0.00Ω-19.99Ω 20.0Ω-99.9Ω 100Ω-199.9Ω 200Ω-999Ω |
0.01Ω 0.1Ω 0.1Ω 1Ω |
±(读数的2%+2位) ±读数的3% ±读数的5%
|
|
用A1283电流钳测试电流 |
|||
|
|
0.1mA-9.99mA 10.0 mA -99.9 mA 100mA -999mA 1.00A-9.99A 10.0A-24.9A |
0.01mA 0.1mA 1mA 0.01A 0.1A |
±(读数的5%+10位) ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
|
交流耐压测试（1500V、3000V） |
|||
|
测试电流 |
0.00-2.50 mA |
0.01 mA |
± (5 % 读数+ 5 位) |
|
电源 |
110 V / 230 V AC, 50 Hz / 60 Hz |
||
|
过电压类别 |
CAT II / 300 V |
||
|
通讯端口 |
1 x RS232, 1 x USB, 1 x Bluetooth |
||
|
尺寸(w×h×d) |
31 cm x 13 cm x25 cm |
||
|
重量 |
6公斤 |
||
订购指南
标准配置：MI3360\MI3360 25A\MI3360M\MI3360F
主机MI3360、MI3360 25A、 MI3360M、 MI3360F
附件包1个
触摸屏操作笔1只
测试探头1个（仅MI3360F有）
红色鳄鱼夹1只（仅MI3360F有）
黑色鳄鱼夹1只
黑色测试线1只
2米IEC测试线1根
电源线1根
USB电缆1根
校验报告1份
使用手册1本
选件：
A1422 测量三相焊接设备用
A1283 测量泄漏电流用电流钳
