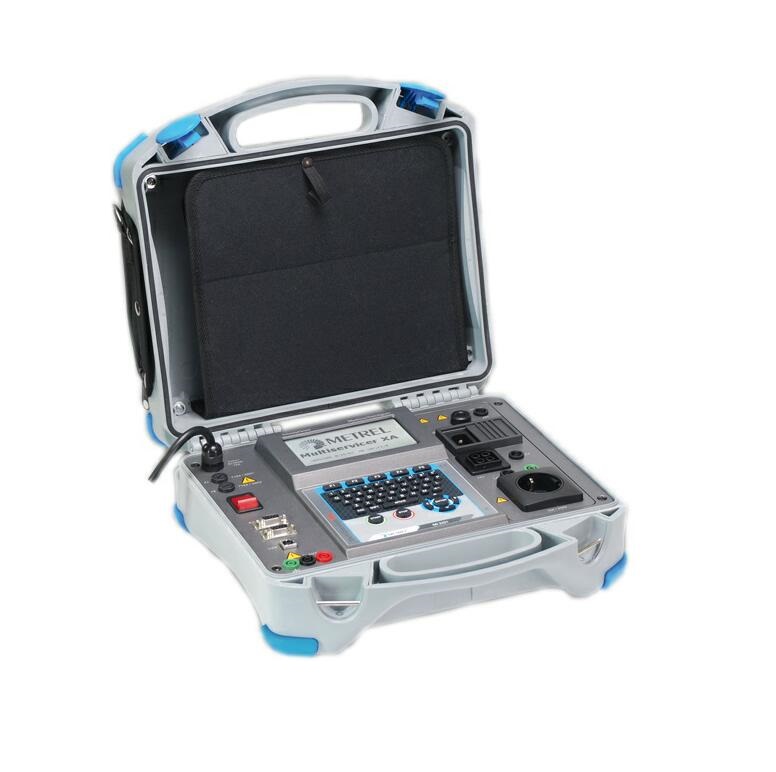

美翠METREL MI3321多功能安规测试仪
- 产品型号 METREL MI3321
- 产品描述 MI3321用于执行各种便携式电气设备、机器和开关柜的电气安全所需要的测量。
MI3321用于执行各种便携式电气设备、机器和开关柜的电气安全所需要的测量。
测量可分为四个子类：
-根据标准VDE 0701 0702 对便携式被测设备DUT的安全测试进行测量
-根据标准IEC/EN 60204 Ed.5.对机器的电气安全测试进行测量
-根据标准IEC/EN 60439和新标准IEC 61439对开关柜的安全测试进行测量
-所有的测试。由于其具备多项功能，此仪器也适合于依据其它产品标准的安全测试（型式试验、维护和常规测试）。可执行18种不同的测量，可作为单独测试也可作为预编程顺序（PAT模式）
其它特点
-内存可存入多达6000个含测量参数的测试结果
-可将测试结果从PC导入仪器。现场比较原来的和新的测试结果
-通过条形码或RFID识别系统快速测试
-现场打印标签
多功能测试仪MI3321匹配美翠PATLink PRO数据库PC软件包。测量结果的下载、查看和存贮作为标准，还可以打印测试结果和并将数据输出至表格应用。对测量结果的分析、数据上传至MI3321在原来结果和新结果之间进行现场比较（趋势功能），并生成专业报告，PATLink PRO Plus版本软件还带有密码保护功能。
突出优点：
大屏幕图形LCD显示，分辨率240X128点阵，带背光
直观菜单结构方便大限度地友好用户界面
带图形的帮助菜单，描述被测设备至测试仪器的正确接线方式
三个通讯端口（1XUSB和2个RS232）用于与PC通讯、条形码扫描和RFID阅读/写入和打印机
带光标键软触摸键盘
内置实时时钟
测量概要：
|
PAT测试 l 接地连接电阻 l 绝缘电阻 l 绝缘电阻-S l 替代泄漏电流 l 替代泄漏-S l 差分泄漏电流 l 接触泄漏电流 l 极性测试 l 钳式电流测试 l PRCD测试 l 功率/功能测试 |
机器测试 l 连接性（单独/自动） l 绝缘电阻 l 高压测试 l 环路阻抗和预期故障电流 l RCD测试 l 放电时间 l 电压、频率和三相旋转场 l 功能测试 |
开关柜测试 l 连续性 l 绝缘电阻 l 高压测试 l 放电时间 l 电压、频率和三相旋转场 l 功能测试 |
-电磁兼容性EMC：EN61326
-安全性（LVD）：EN61010-1，EN61010-031
-功能性：VDE 0701-0702，EN 60204-1 Ed.5，EN 60439，IEC 61439-1
测量：
-IEC/EN 61557（第1,2,3,4,6,7和10部分）和VDE 0404（第1和2部分）的标准
技术参数：
1.1 耐压测试 1890V,2200V
耐受电压
|
范围 |
分辨率 |
精度 |
|
0.00 – 3.00 kV |
0.01kV |
(读数的5%+5位) |
耐受电流
|
范围 |
分辨率 |
精度 |
|
0.00 – 3.00 kV |
0.01kV |
(读数的5%+5位) |
脱扣电流(mA)： 2,5,10,20,50,100;(精度±10%)
1.2 耐受电压 1000V
耐受电压
|
范围 |
分辨率 |
精度 |
|
0.00 – 1.50kV |
0.01kV |
(读数的5%+5位) |
耐受电流
|
范围 |
分辨率 |
精度 |
|
0.0 – 199.9 mA |
0.1mA |
*(读数的5%+5位) |
|
200 – 500 mA |
1mA |
*(读数的5%+5位) |
脱扣电流(mA)： 5,10,20,50,100，200；(精度±10%)
计数（s）： 2,3,5,10,30. 必须按下 START/STOP（开始/停止）按钮以开始操作
1.3放电时间
|
范围 |
分辨率 |
精度 |
|
0.0 – 9.9 s |
0.1s |
*(读数的5%+3位) |
峰值电压
|
范围 |
分辨率 |
精度 |
|
0.0 – 550V |
1V |
*(读数的5%+5位) |
连续性 10A
|
范围 |
分辨率 |
精度 |
|
0.00Ω – 1.99Ω |
0.01Ω |
*(读数的5%+3位) |
连续性 200mA
|
范围 |
分辨率 |
精度 |
|
0.00Ω – 1.99Ω |
0.01Ω |
*(读数的5%+3位) |
1.5 绝缘电阻，绝缘-S电阻
绝缘电阻
|
范围 |
分辨率 |
精度 |
|
0.000MΩ–0.500 MΩ |
0.001MΩ |
±(读数的10%+3位) |
|
0.501MΩ-1.999MΩ |
0.001MΩ |
±(读数的5%+3位) |
|
2.00MΩ-19.99MΩ |
0.01MΩ |
|
|
20.0MΩ-199.9MΩ |
0.1MΩ |
绝缘-S 电阻
|
范围 |
分辨率 |
精度 |
|
0.000MΩ–0.500 MΩ |
0.001MΩ |
±(读数的10%+5位) |
|
0.501MΩ-1.999MΩ |
0.001MΩ |
±(读数的5%+3位) |
|
2.00MΩ-19.99MΩ |
0.01MΩ |
1.6 替代泄漏电流，替代泄漏-S 电流
替代泄漏电流
|
范围 |
分辨率 |
精度 |
|
0.00mA – 19.99mA |
0.01mA |
±(读数的5%+3位) |
1.7 差分泄漏电流
|
范围 |
分辨率 |
精度 |
|
0.00mA – 9.99mA |
0.01mA |
±(读数的5%+5位) |
器具功率
|
范围 |
分辨率 |
精度 |
|
0.00 kVA– 4.00 kVA |
0.01kVA |
±(读数的5%+3位) |
器具功率
|
范围 |
分辨率 |
精度 |
|
0.00 mA– 2.50 mA |
0.01mA |
±(读数的10%+5位) |
测试电压 <50V AC
检测 通过,L-open(火线开路), N-open（零线开路）, PE-open（地线开路）,
L-N crossed（火-零交叉）, L-PE crossed（火-地交叉）,
N-PE crossed（零-地交叉）, L-N shorted（火-零短路）,
L-PE shorted（火-地短路）, N-PE shorted（零-地短路）,
Multiple faults（多重故障）
1.11 钳式测量真有效值TRMS电流
|
范围 |
分辨率 |
精度* |
|
0.00mA- 9.99mA |
0.01mA |
±(读数的5%+10位) |
|
10.0mA- 99.9mA |
0.1mA |
±(读数的5%+5位) |
|
100mA- 999mA |
1mA |
±(读数的5%+5位) |
|
1.00A- 9.99A |
0.01A |
±(读数的5%+5位) |
|
10.0A- 24.9A |
0.1A |
±(读数的5%+5位) |
便携式RCD脱扣时间
|
范围 |
分辨率 |
精度 |
|
0 ms–300 ms(1/2 X IΔN) |
1ms |
±3ms |
|
0 ms–300 ms(IΔN) |
1ms |
|
|
0 ms–40 ms(5 X IΔN) |
1ms |
|
测试电流倍数： 1/2 X IΔN， IΔN， 5X IΔN
测试模式： 单次，自动测试
1.13 RCD测试
1.13.1 一般数据
额定剩余电流（mA）： 10，30，100，300，500，1000
测试电流选项： 0.5 X IΔN， IΔN，2X IΔN，5X IΔN
测试电流形状： 正弦波（AC），脉动（A）
RCD类型： G（非延迟），S（延时型）
1.13.2 接触电压 RCD - Uc
测试电流： max. 0.5 X IΔN
1.13.3 脱扣时间
|
范围 |
分辨率 |
精度 |
|
0.0 – 40.0 ms |
0.1ms |
±1ms |
|
0.0 – 最大时间（ms） |
0.1ms |
±3ms |
1.13.4 脱扣电流
|
范围 |
分辨率 |
精度 |
|
0.2XIΔN – 1.1 XIΔN (AC型) |
0.05 X IΔN |
±0.1 X IΔN |
|
0.2XIΔN – 1.5 XIΔN (A型，IΔN\30mA) |
0.05 X IΔN |
±0.1 X IΔN |
|
0.2XIΔN – 2.2 XIΔN (AC型，IΔN<30mA) |
0.05 X IΔN |
±0.1 X IΔN |
1.14.1 Zs
故障环路阻抗/预期故障电流
|
范围（Ω） |
分辨率 |
精度 |
|
0.00 – 9.99 |
0.01 |
±(读数的5%+5位) |
|
10.0 – 99.9 |
0.1 |
|
|
100 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
额定电压范围：30V – 500V（45Hz – 65Hz）
1.14.2 Zs(rcd), Rs(rcd)
故障环路阻抗/预期故障电流
|
测量范围（Ω） |
分辨率 |
精度 |
|
0.00 – 9.99 |
0.01 |
±(读数的5%+10位) |
|
10.0 – 99.9 |
0.1 |
|
|
100 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
1.14.3 高精度故障环路阻抗Z mΩ L-Pe(带附件A1143)
|
测量范围（mΩ） |
分辨率（mΩ） |
精度 |
|
0.00 –199.9 |
0.1 |
±(5%+1 mΩ) |
|
200 – 1999 |
1 |
|
|
2.00 – 19.99 |
10 |
5% |
额定频率： 50Hz
MAX测试电流（于230V）：154A（10ms）
1.14.4 接触电压
|
范围 |
分辨率 |
精度 |
|
0.0 – 19.9 V |
0.1V |
读数的 (-0% / +15%)±10位 |
|
20.0 – 99.9V |
读数的 (-0% / +15%) |
1.15 线路阻抗
|
测量范围（Ω） |
分辨率（Ω） |
精度 |
|
0.00 – 9.99 |
0.01 |
±(读数的5%+5位) |
|
10.0 – 99.9 |
0.1 |
|
|
0.00 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
1.15.1 高精度线路阻抗
|
测量范围（mΩ） |
分辨率（mΩ） |
精度 |
|
0.1 – 199.9 |
0.1 |
±(5%+1 mΩ) |
|
200 – 1999 |
1 |
|
|
2.00 – 19.99 |
10 |
5% |
额定频率： 50Hz
MAX测试电流（于400V ）：267A（10ms）
1.16 电压，频率和相旋转
1.16.1 相旋转
|
结果显示 |
1.2.3或3.2.1 |
|
0.1 – 199.9 |
0.1 |
|
200 – 1999 |
1 |
|
2.00 – 19.99 |
10 |
额定频率范围： 14Hz - 500 Hz
1.16.2 电压，频率
1.16.2 电压，频率
电压
|
范围 |
分辨率 |
精度 |
|
0 – 550 V |
1 V |
±(读数的2%+2位) |
频率
|
范围（Hz） |
分辨率 |
精度 |
|
0.0 14.0 – 499.9 |
0.1Hz |
±(读数的0.2%+1位) |
额定供电电压： 110V / 230V AC
供电电压频率： 50Hz，60 Hz
MAX功率消耗： 300VA（无被测设备）
额定被测设备： 16A 阻性负载，1.5kW马达
过压类别：
仪器 CAT II/300V
测试插座 CAT II/300V
TPI 测试插座 CAT III/300V
插头测试电缆 CAT II/300V
通用测试电缆 CAT III/300V
保护类别： Class I 类
防污等级： 2
防护等级： IP 50（封闭的锁住的盖）/IP 20主测试插座
外壳： 防震塑料/便携式
显示器： 240X128图形点阵显示，带背光
尺寸(wxhxd)： 33.5cmX16.0cmX33.5 cm
重量(带标准附件)： 8.4kg
存贮器： 6000存贮位置
接口： RS232，USB
工作温度范围： 0℃ 至 +40℃
MAX相对湿度： 85% RH（0℃ 至 +40℃），无冷凝
订购指南
标准配置：
仪器主机
高压测试线
插头测试电缆
三线测量线
1.5米黑色测量线
4米红色测量线
1.5米绿色测量线
黑色测量探头
红色测量探头
绿色测量探头
蓝色测量探头
黑鳄鱼夹，3件
PC软件PATLink PRO带RS232和USB电缆
附件防护包
使用说明书
校验报告
可选件：
A1013 黑色鳄鱼夹
A1014 黑色测试探针
A1015 蓝色测试探针
A1016 红色测试探针
A1017 RS232连接电缆
A1060 功分器（放电时间测量）
A1062 绿色测试探针
A1064 红色鳄鱼夹
A1103 打印机
A1105 条形码扫描器
A1106 条形码标签，1000件
A1107 RFID阅读器/写入器
A1108 RFID标志，50件
A1110 三相适配器
A1111 带开关三相适配器
A1143 Euro Z 290A
A1153 20米黑色测试线
A1154 4米黑色测试线
A1203 PATLink PRO至PATLink PRO Plus的升级码
A1207 三相适配器
A1226 RS232/DB25电缆（配A1103）
A1268 4毫米刷型测试探头
A1271 小软包
A1276 带电源和数据线的标签打印机
A1283 屏蔽泄漏电流钳
A1289 便携包
A1295 空白标签卷轴，用于安装于
A1305 PC软件PATLinkPRO带USB和RS232-PS/2电缆
A1309 绿色鳄鱼夹
A1310 蓝色鳄鱼夹
A1316 三相适配器，16A CEE-插头
A1317 三相适配器，32A CEE-插头
A1322 多功能测试适配器
A1328 品质标签纸
A1331 1.5米黑色带鳄鱼夹的测试线
A1334 2米IEC电缆
A1337 RFID标签（50个）
A1341 1.5米绿色测试线
A1359 热敏打印机清洁套件
A1379 热敏纸
A1388 泄漏电流测量适配器
A1389 泄漏电流测量适配器，16A
A1390 泄漏电流测量适配器，32A
A1421 外部蜂鸣器
A1422 三相适配器
S2012 10米红、黑连续性测试线
S2025 1.5米红、黑测试线
A1171 USB-RS232转换器
