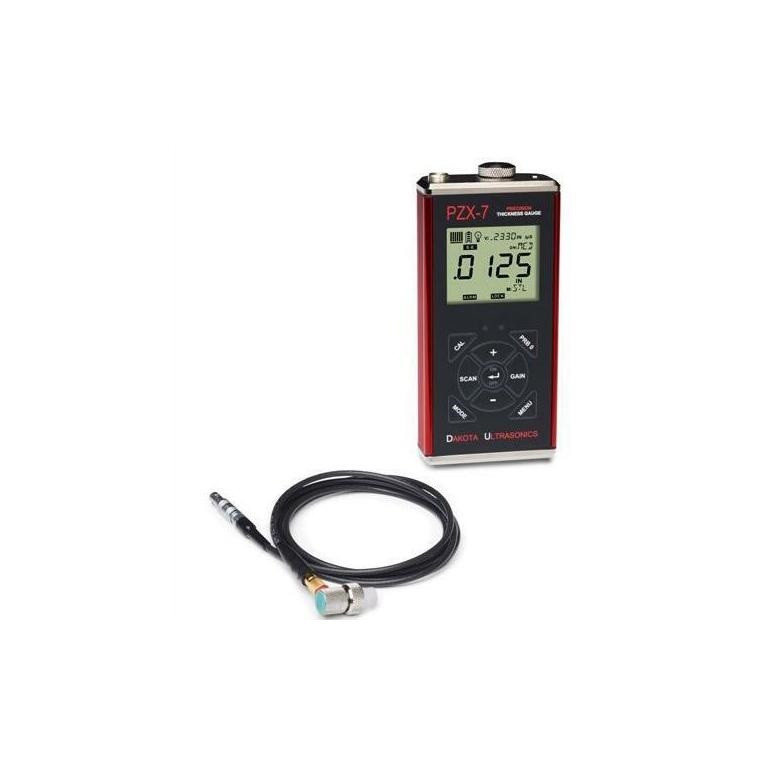

美国DAKOTA ULTRASONICS超声波测厚仪PZX-7/PZX-7DL
美国DAKOTA公司的Precise型超声波测厚仪PZX-7和PZX-7DL，是替代旧款PX-7/PX-7DL的，具有High-precision，高分辨率等特点。配备了多种测量模式，可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中，可以在不去除油漆或涂层的情况下测量材料的厚度。
- 120MHz FPGA时序电路设计
- 100V尖脉冲发生器
- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自动时间相关增益(TDG)，手动优先
- 单晶延迟块探头和接触式探头(5~20MHz)
- 低温定制液晶显示屏(-30℃)
- CDC兼容的接口，可选串行RS232或蓝牙模块
- USB TypeC数据接口
- 32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据(PZX-7DL)
- IP65防护等级

技术参数
测量
脉冲-回波模式测量范围： 1.0~914.4mm(钢)
回波-回波模式测量范围： 延迟块探头0.152~25.4mm；接触式探头1.0~152.4m
界面-回波模式测量范围： 延迟块探头1.524~25.4m
塑料模式测量范围： 石墨延迟块探头0.127~6.35mm，取决于材料、探头频率和直径
单位：英制和公制
分辨率：0.01或0.001mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：自动和手动控制
时间相关增益(TDG)：在所有测量模式中实现

显示
多功能7段4位半数字液晶显 示器，数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区，用于显示信 息和数值
附加的图标表示功能和模式 背光可选择开/关/自动，三个 度(低、中、高)选项 条形的读数稳定性/重复性指示

特点
探头类型： 单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式： 显示扫描期间的Min小读数，扫描频率为100Hz
差值模式： 显示测量值和标称值的差值
报警模式： 上下限声光报警
声速测量模式：用于球化率的测量

探头
5~20MHz单晶延迟块探头和接触式探头
LEMO 00接口，1.2米探头线
可定制用于特殊应用的探头

存储
可存储40组，每组250个数据，一共10000个数据(PZX-7DL)

其他
键盘： 防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电。
重量：312g(含电池)
尺寸：131.3x63.5x31.5mm
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装
包装：ABS工程塑料箱

常用可选探头

探头型号	频率	直径	测量范围	说明
PT-402-5507	15MHz	6.35mm	0.15~25.4mm	标准延迟块探头(标配探头)
PT-402-6507	20MHz	6.35mm	0.15~19.05mm	延迟块探头
PT-4903-2875	5MHz	3.18mm	0.508~76.2mm	接触式探头
PT-4903-4875	10MHz	3.18mm	0.254~76.2mm	接触式探头
PT-4023-2855	5MHz	6.35mm	0.508~152mm	接触式探头
PT-4023-4855	10MHz	6.35mm	0.254~152mm	接触式探头

配件名称	型号	说明
延迟块	F-000-7102	标准延迟块，直径6.35mm，长9.5mm
延迟块	F-000-7103	标准延迟块，直径6.35mm，长12.7mm
延迟块	X-132-0000	锥形延迟块，前端直径1/8英寸
延迟块	X-532-0000	锥形延迟块，前端直径3/16英寸
探头线	N-104-0020	1.2米长
