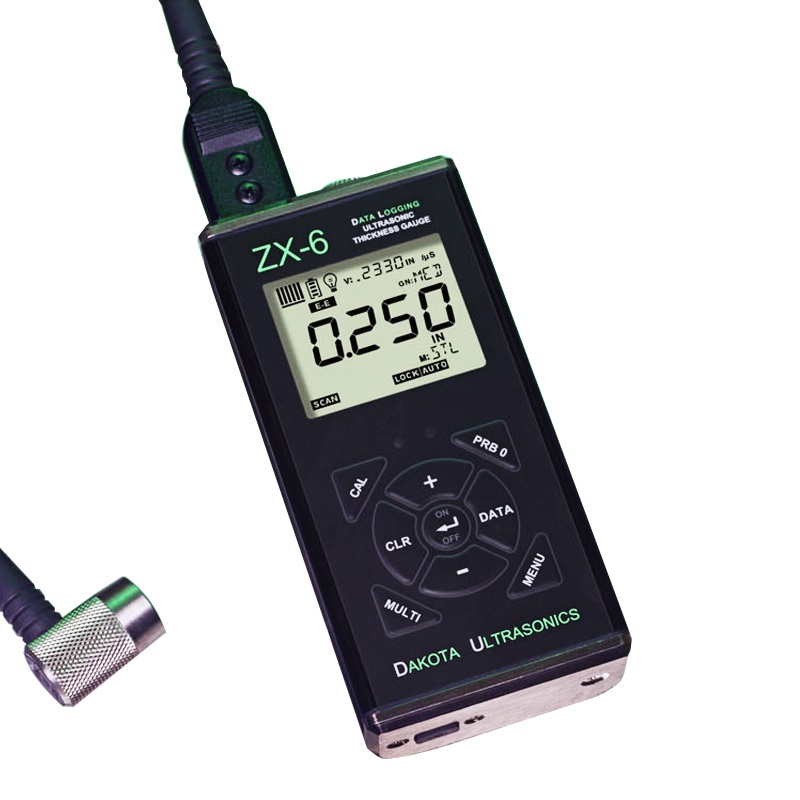

美国DAKOTA公司ZX-6穿透涂层超声波测厚仪ZX-6DL

更新:2021/3/30 10:57:38      点击:723
  • 产品型号   ZX-6DL
  • 产品描述
  • 美国DAKOTA ULTRASONICS公司在ZX-6和ZX-6DL超声波测厚仪的回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。
产品介绍
美国DAKOTA公司ZX-6穿透涂层超声波测厚仪ZX-6DL
美国DAKOTA ULTRASONICS公司在ZX-6和ZX-6DL超声波测厚仪的回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。

特点
150V方波脉冲发生器
脉冲-回波测量模式和回波-回波(穿透涂层)测量模式
40~52dB可调增益,以3dB为步长,可选ultra-低、低、中、高、ultra-高五档
时间相关增益(TDG)
可选择手动或自动探头校零
低温定制液晶显示屏(-30℃)
USB Type-C数据接口
32M闪存内部数据存储器(ZX-6DL)
IP65防护等级

技术参数
测量
脉冲-回波模式测量范围:0.63~914.4mm(钢)
回波-回波模式测量范围:2.54~152mm
涂层范围0.0254~1.905mm,取决于材料、探头频率和直径
单位:英制和公制
分辨率:0.01mm
声速范围:305~18542m/s
脉冲重复频率:200Hz
显示刷新频率:10Hz
增益:40~52dB,步进3dB
时间相关增益( TDG ) : 根据所选探头和频率,可用于脉冲-回波和回波-回波模式

显示
多功能7段4位半数字液晶显示器,数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区,用于显示信息和数值
附加的图标表示功能和模式
背光可选择开/关/自动,可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示

特点
探头校零:手动和自动校零
探头直径:可选择探头直径以提高线性
高速扫描模式: 显示扫描期间的MIN读数,扫描频率为100Hz
差值模式:显示测量值和输入的标称值的差值
报警模式:上下限声光报警
声速测量模式:用于球化率的测量

探头
频率范围:1~10MHz
双晶探头
LEMO接口,1.2米探头线
可定制用于特殊应用的探头

存储
可存储40组,每组250个数据,共10000个数据(ZX-6DL)

其他
键盘: 防水防油密封按键膜,九个触感反馈按键
电源:标配为两节5号碱性电池 ,可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电(ZX-5和ZX-5DL)
重量:312g(含电池)
尺寸:131.3x63.5x31.5mm
操作温度:-30~75℃
外壳:挤压铝制外壳,底盖为镍板镀铝,环保封装
包装:ABS工程塑料箱

常用探头

型号

频率

探头晶片直径

探头接触直径

测量范围

说明

PT-102-2700

5.0MHz

6.35mm

9.53mm

1.0~152mm

标准高阻抗探头

PT-101-2000

5.0MHz

4.76mm

6.35mm

1.0~50mm

小管径探头

PT-101-2700

5.0MHz

4.76mm

6.35mm

1.0~50mm

小管径高阻抗探头

PT-104-0000

1.0MHz

12.7mm

15.88mm

3.8~50.8mm(铸铁中)

铸铁探头

PT-104-9700

3.5MHz

12.7mm

15.88mm

2.5~100mm
穿透测量3.2~100mm
涂层厚度MAX可达1.9mm

大范围高阻抗探头

PT-102-3300

7.5MHz

6.35mm

9.53mm

0.63~152mm

ultra-薄探头

PT-104-2000

5.0MHz

12.7mm

15.88mm

1.27~508mm

ultra-厚探头

PT-104-2700

5.0MHz

12.7mm

15.88mm

1.27~508mm

ultra-厚高阻抗探头

PT-042-2000

5.0MHz

6.35mm

9.53mm

1.0~152mm

标准高温探头,Highest 340℃

PT-042-2700

5.0MHz

6.35mm

9.53mm

1.0~152mm

标准高温高阻抗探头,Highest 340℃

PT-044-2000

5.0MHz

12.7mm

15.88mm

1.27~508mm

厚高温探头,Highest 340℃

PT-044-2700

5.0MHz

12.7mm

15.88mm

1.27~508mm

ultra-厚高温高阻抗探头,Highest 340℃

PT-212-2001

5.0MHz

6.35mm

9.53mm

1.0~152mm

ultra-高温探头,Highest 480℃

PT-214-2001

5.0MHz

12.7mm

15.88mm

1.27~508mm

ultra-厚超高温探头,Highest 480℃

注:测试高温表面时需用高温耦合剂
在穿透模式下,高阻抗探头会有更好的表现
表中的测量范围为脉冲-回波模式测量范围
