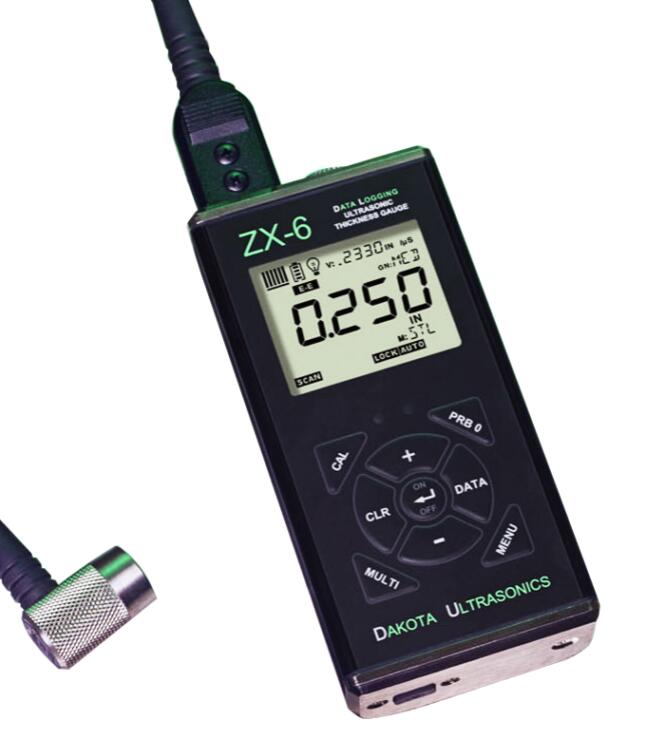

美国DAKOTA公司ZX-6穿透涂层超声波测厚仪ZX-6DL
- 产品型号 ZX-6DL
- 产品描述 美国DAKOTA公司ZX-6穿透涂层超声波测厚仪ZX-6DL测厚仪的回波-回波测量模式，提供涂层穿透功能--在被测物表面有油漆时，无需去除油漆而测量材料的净厚度。涂层范围0.0254~1.905mm，取决于材料、探头频率和直径。单位：英制和公制。分辨率：0.01mm。声速范围：305~18542m/s。脉冲重复频率：200Hz。显示刷新频率：10Hz。增益：40~52dB，步进3dB。
美国DAKOTA ULTRASONICS公司在ZX-6和ZX-6DL超声波测厚仪的回波-回波测量模式，提供涂层穿透功能--在被测物表面有油漆时，无需去除油漆而测量材料的净厚度。
特点
150V方波脉冲发生器
脉冲-回波测量模式和回波-回波(穿透涂层)测量模式
40~52dB可调增益，以3dB为步长，可选超低、低、中、高、超高五档
时间相关增益(TDG)
可选择手动或自动探头校零
低温定制液晶显示屏(-30℃)
USB Type-C数据接口
32M闪存内部数据存储器(ZX-6DL)
IP65防护等级
技术参数
测量
脉冲-回波模式测量范围：0.63~914.4mm(钢)
回波-回波模式测量范围：2.54~152mm
涂层范围0.0254~1.905mm，取决于材料、探头频率和直径
单位：英制和公制
分辨率：0.01mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：40~52dB，步进3dB
时间相关增益( TDG ) : 根据所选探头和频率，可用于脉冲-回波和回波-回波模式
显示
多功能7段4位半数字液晶显示器，数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区，用于显示信息和数值
附加的图标表示功能和模式
背光可选择开/关/自动，可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示
特点
探头校零：手动和自动校零
探头直径：可选择探头直径以提高线性
高速扫描模式： 显示扫描期间的最小读数，扫描频率为100Hz
差值模式：显示测量值和输入的标称值的差值
报警模式：上下限声光报警
声速测量模式：用于球化率的测量
探头
频率范围：1~10MHz
双晶探头
LEMO接口，1.2米探头线
可定制用于特殊应用的探头
存储
可存储40组，每组250个数据，共10000个数据(ZX-6DL)
其他
键盘： 防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电(ZX-5和ZX-5DL)
重量：312g(含电池)
尺寸：131.3x63.5x31.5mm
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装
包装：ABS工程塑料箱
常用探头
|
型号 |
频率 |
探头晶片直径 |
探头接触直径 |
测量范围 |
说明 |
|
PT-102-2700 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准高阻抗探头 |
|
PT-101-2000 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管径探头 |
|
PT-101-2700 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管径高阻抗探头 |
|
PT-104-0000 |
1.0MHz |
12.7mm |
15.88mm |
3.8～50.8mm(铸铁中) |
铸铁探头 |
|
PT-104-9700 |
3.5MHz |
12.7mm |
15.88mm |
2.5～100mm |
大范围高阻抗探头 |
|
PT-102-3300 |
7.5MHz |
6.35mm |
9.53mm |
0.63～152mm |
ultra-薄探头 |
|
PT-104-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
ultra-厚探头 |
|
PT-104-2700 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
ultra-厚高阻抗探头 |
|
PT-042-2000 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准高温探头，Highest 340℃ |
|
PT-042-2700 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准高温高阻抗探头，Highest 340℃ |
|
PT-044-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
厚高温探头，Highest 340℃ |
|
PT-044-2700 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
ultra-厚高温高阻抗探头，Highest 340℃ |
|
PT-212-2001 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
ultra-高温探头，Highest 480℃ |
|
PT-214-2001 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
ultra-厚超高温探头，Highest 480℃ |
表中的测量范围为脉冲-回波模式测量范围
